結構原理：

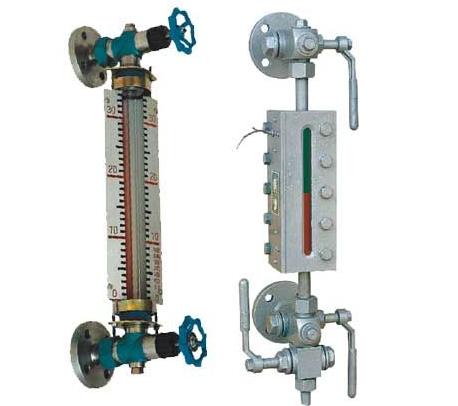

　　儀表上下閥門均裝有連接法蘭，法蘭接頭與被測容器焊接在一起而構成連通器，從而在玻璃管上可直接顯示容器內介質液位的高度。
　　儀表上下閥門內均裝有安全鋼球，當玻璃管因意外事故斷裂時，鋼球能在容器工作壓力的作用下阻塞通道，這樣閥門便自動密封，以防止容器內介質繼續外流。
　　儀表下端裝有排污閥，供取樣、檢修、沖洗或排放殘液用。
中心距L和標尺刻度H關系

使用須知：

　　●為保證自密封作用，容器內介質壓力應大于0.2MPa。
　　●在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。
