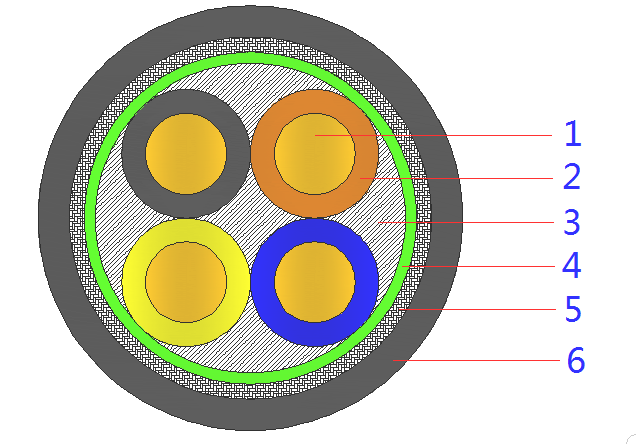

來源：KVVRP控制電纜結構圖示

KVVRP控制電纜相對于KVVR控制電纜多了一個屏蔽層，我們一起來了解一下他的結構：


技術要求                              應符合GB/T9330.2-2008標準中的規定。

6

護套

聚氯乙烯護套

5

屏蔽層

銅絲或鍍錫銅絲

借（通）件登記

4

繞包帶

聚酯帶

描   圖

3

填充

聚丙烯撕裂薄膜

2

絕緣

聚氯乙烯絕緣

描   校

1

導體

TR圓銅線或鍍錫圓銅線

序號

代號

名稱

備注

舊底圖總號

銅芯聚氯乙烯絕緣 聚氯乙烯護套控制電纜 KVVRP (2～61芯）（0.5～1.0mm2）(2～48芯）（1.5～2.5mm2）

YY/5-433-021

圖樣標記

重量

比例

底圖總號

標記

處數

更改文件號

簽字

日期

B

簽   字

設計

標準化

共  1   張

第  1  張

校對

批 準

安徽遠洋儀表電纜有限公司

日   期

審核

工藝

日 期

 以上是安徽遠洋集團為大家?guī)�來的KVVRP控制電纜結構圖示，更多資訊或者獲取采購信息，歡迎您的來電！
安徽遠洋儀表電纜廠家專業生產計算機電纜,控制電纜,耐高溫電纜,壓力表等線纜儀表數十年，安徽遠洋集團熱情期待您的來電！以上是有遠洋集團為大家整理的有關“KVVRP控制電纜結構圖示”相關內容，掌握最專業全面的控制電纜,控制電纜結構相關信息。
